Описание

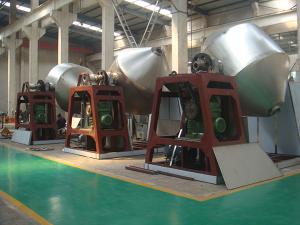

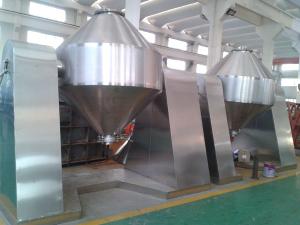

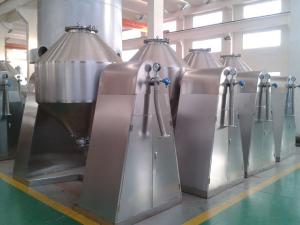

Вращающаяся двухконусная вакуумная сушилка SZG разработана для сушки сыпучих материалов, отличающихся неустойчивостью формы. Тепло передается материалу через внутреннюю стенку резервуара, а испарения влаги и другие газообразные вещества, образующиеся в процессе сушки материалов выводятся через отводную трубу под действием вакуумного насоса. Вакуумная среда внутри резервуара и непрерывное вращение материала способствует более эффективному и ускоренному процессу сушки, а также обеспечивает равномерное высушивание материала.
Вращающаяся двухконусная вакуумная сушилка с функцией смешивания и просушки оснащена конденсатором, вакуумным насосом и сушильным механизмом (при необходимости конденсатор используется при процессе восстановления растворителей). Благодаря современному дизайну, простой внутренней структуре и функции саморазгрузки, оборудование просто в эксплуатации и очистке, что позволяет экономить рабочую силу и улучшает состояние производственной среды.

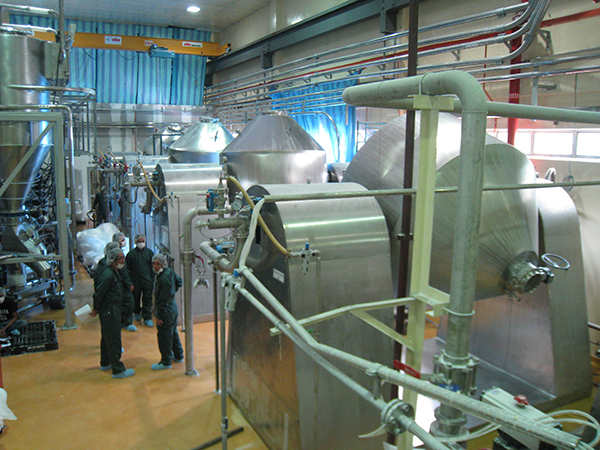

Кроме того, во время рабочего процесса материал не прилипает к стенкам резервуара, не создавая препятствий для теплопередачи. На сегодняшний день данное оборудование используется в пищевой, фармакологической, химической промышленности, а также в производстве красителей и др.
Особенности
1. Вакуумный насос вращается вместе с камерой конусной вакуумной сушилки, что позволяет избежать трения и препятствует загрязнению материалов.
2. Оба конца конусной сушилки оснащены сферическими вращающимися соединениями с графитовым уплотнением.
3. Регулируемость кронштейна двигателя, обеспечивает необходимый уровень натяжения конвейерной ленты.
4. Несущий корпус и кожух полуоси представляют собой цельную сварную конструкцию, а использование современного расточного станка при изготовлении оборудования гарантирует высокую концентричность осей, а радиальное биение ведущих валов не превышает 0.2 мм.
5. Конусная сушилка комплектуется мембранным вакуумметром, на котором отображается уровень вакуума внутри камеры, для контроля появления ложного вакуума.
| Модель Параметры |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 | |
| Объем резервуара(л) | 100 | 350 | 500 | 750 | 1000 | 15000 | 2000 | 3500 | 4500 | 5000 | |
| Максимальный объем загрузки (л) | 40 | 140 | 200 | 300 | 400 | 600 | 800 | 1400 | 1800 | 2000 | |
| Максимальный вес загрузки (кг) | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 100 | |
| Скорость вращения (об/мин) | 3-13 | 6 | 5 | 4 | 4 | 4 | |||||
| Мощность двигателя (кВт) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | |
| Занимаемая оборудованием площадь (дл×шир, мм) | 2160× 800 |
2160× 800 |
2350× |
2560× |
2860× |
3060× 1300 |
3260× |
3760× 1800 |
3960× 200 |
4400× 2500 |
|
| Высота вращения(мм) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 | |
| Расчётное давление в резервуаре (MПa) | -0.1-0.15 | ||||||||||
| Расчетное давление в теплообменнике (MПa) | ≤0.3 | ||||||||||
| Вес (кг) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 | |
Примечание:
1. Параметры указаны с учетом веса материала 0.6г/см3. В случае использования материала с другими параметрами, пожалуйста, сообщите во время составления заказа.
2. В случае, если требуется сертификат сосудов низкого давления, а также использование стали со стеклянной футеровкой, пожалуйста, сообщите нам заранее.
3. Данное оборудование запрещено к использованию для сушки взрывоопасных и легковоспламеняющихся материалов.
